Description

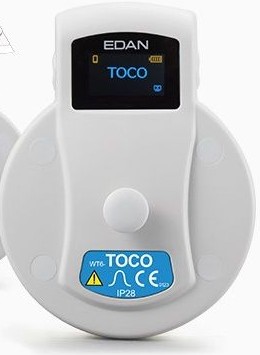

Capteur de télémétrie TOCO sans fil FTS-3pour Moniteur Foetal EDAN F9
Transducteur: TOCO, 1 MHz, sans fil
Longueur du câble : 2,5 m
Poids : 150 g
Dimensions : 81 x 35 mm (L x l)
Batterie : Batterie lithium-ion rechargeable
Autonomie : >17 heures (pleine batterie neuve utilisée dans le transducteur US-T, TOCO-T
ou TOCO-E sans câble DECG et MECG)
>12 heures (pleine batterie neuve utilisée dans le transducteur TOCO-E avec câble DECG ou
MECG)
Mise en service du capteur :
1/ Positionnement de la ceinture du capteur
Placez la ceinture du capteur sur le lit, en veillant à ce que la ceinture soit positionnée autour de l’abdomen
lorsqu’elle sera fixée. Allongez la patiente sur le lit. La patiente peut également se mettre en position
assise. Mettez la ceinture autour de son abdomen.
2/ Fixation du capteur
Essuyez l’excédent de gel restant sur l’abdomen autour du fundus. Placez le capteur TOCO sur l’abdomen
de la patiente, à un endroit qui soit plat et à environ 3 cm du fundus, par exemple légèrement au-dessus
du nombril, à gauche ou à droite. La position doit être différente selon les besoins : placez le capteur près
des fesses du foetus pour un examen de réactivité foetale ou placez-le au niveau du dos du foetus lors de
l’accouchement.
Entourez l’abdomen avec la ceinture en la faisant passer par-dessus le capteur. Fixez le capteur en faisant
passer son bouton à travers la ceinture. Assurez-vous que la ceinture est parfaitement ajustée à la
patiente, mais sans la serrer.
3/ *Réglage de la valeur numérique à zéro
Appuyez sur la touche REMISE A ZERO AUTOMATIQUE pour régler la ligne de base de la valeur numérique.
Assurez-vous que ceci n’est pas effectué pendant une contraction.
Essuyez l’excédent de gel présent sur l’abdomen autour de cette zone.
Désinfection du capteur TOCO :
1. Nettoyez les surfaces du capteur et du câble à l’aide d’un chiffon doux humidifié avec la solution
désinfectante.
2. Nettoyez la zone du capteur en contact avec le patient à l’aide d’un coton-tige imbibé de solution
désinfectante.
3. Essuyez ensuite la solution de désinfection avec un chiffon sec.
4. Laissez le capteur sécher à l’air libre pendant au moins 30 minutes.
